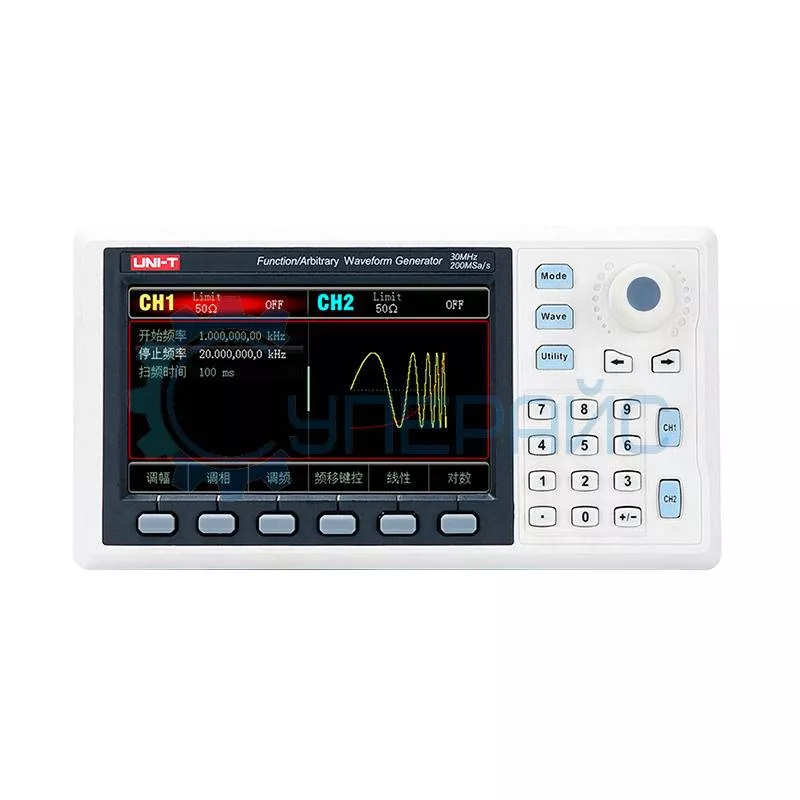

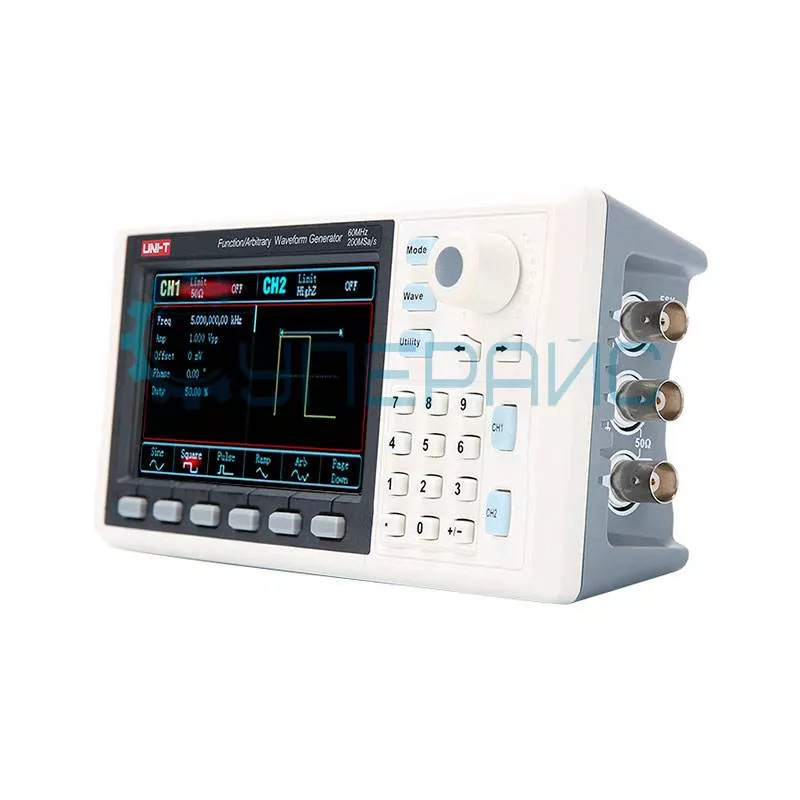

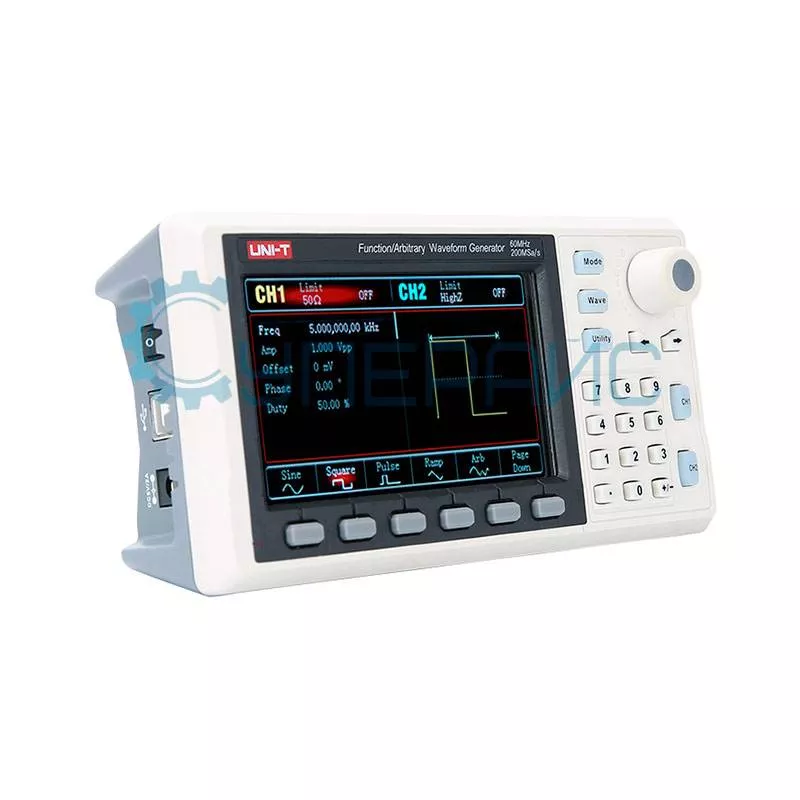

Функциональный генератор сигналов произвольной формы UNI-T UTG932E
0
25 932 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG932E
| Характеристики генератора сигналов | |||
| Количество каналов | 2 | ||
| Полоса пропускания | 30 МГц | ||
| Частота дискретизации | 200 МВыб/с | ||
| Диапазон частот | 1 мкГц - 30 МГц | ||
| Вертикальное разрешение | 14 бит | ||
| Глубина памяти | 4 Кб | ||
| Волновые характеристики | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные | ||
| Произвольные формы сигналов | шумовые, DC | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 30 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 15 МГц | ||
| Импульсный сигнал | 1 мкГц - 15 МГц | ||
| Пилообразный сигнал | 1 мкГц - 400 rГц | ||
| Произвольный сигнал | 1 мкГц - 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 50 ppm (в течении 90 дней), ± 100 ppm (в течении 1 года) | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение | DC - 5 МГц: - 60 дБ 5 МГц - 30 МГц: - 50 дБ 30 МГц - 60 МГц: - 40 дБ | ||
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 16 нс | ||
| Выброс | < 2% | ||
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) | ||
| Характеристики пилообразного сигнала | |||
| Нелинейность | 3% ± 2 мВ | ||
| Симметрия | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Ширина импульса | ≥ 22 нс | ||
| Параметр фронта | 15 нс - 8 с | ||
| Выброс | < 2% | ||
| Гауссовский шум | |||
| Полоса пропускания | 30 МГц | ||
| Характеристики смещения постоянного тока | |||
| Диапазон (AC + DC) | ± 5 В (50 Ом) ± 10 В (высокое сопротивление) | ||
| Точность смещения | ± 3% от заданного значения смещения ± 6% от значения амплитуды ± 2 мВ | ||
| Характеристики произвольного сигнала | |||
| Время падения | < 20 нс | ||
| Хранения формы волны | 24 формы | ||
| Выходные характеристики | |||
| Амплитудный диапазон | ≤ 10 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В | ||
| Точность | ± 3% | ||
| Плоскостность амплитуды | ≤ 100 кГц: ± 0,1 дБ ≤ 20 МГц: ± 0,2 дБ ≤ 30 МГц: ± 0,4 дБ ≤ 40 МГц: ± 0,5 дБ ≤ 60 МГц: ± 0,8 дБ | ||
| Выходной сигнал | |||
| Импеданс | 50 Ом | ||
| Изоляция | максимум 42 В для заземления провода | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, FSK | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 2 мГц - 200 кГц | ||
| Глубина | 0 - 120% | ||
| FM | |||
| Источник | внутренний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 1 мкГц - 200 кГц | ||
| Отклонение частоты | DC - 15 МГц | ||
| PM | |||
| Источник | внутренний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 2 мГц - 200 кГц | ||
| Отклонение фазы | 0° - 360° | ||
| FSK | |||
| Источник | внутренний, внешний | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла | ||
| Частота | 2 мГц - 100 кГц | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с ± 0,1% | ||
| Синхросигнал | |||
| Выходной уровень | TTL | ||
| Выходная частота | 1 мкГц - 2 МГц | ||
| Выходное сопротивление | 50 Ом | ||
| Связь | DC | ||
| Триггерный вход | |||
| Входной уровень | TTL | ||
| Импеданс | > 10 кОм | ||
| Частотомер | |||
| Входной уровень | TTL | ||
| Диапазон | 100 мГц - 100 МГц | ||
| Точность | ± 51 ppm | ||
| Разрешение | 7 разрядов | ||
| Связь | DC | ||
| Общие характеристики | |||
| Дисплей | 4.3 дюйма, TFT LCD 480 х 272 | ||
| Питание | DC 5 В, 2 А | ||
| Мощность | < 10 Вт | ||
| Напряжение питания | 100 - 240 В, 50 / 60 Гц, 0.4 А | ||
| Метод охлаждения | конвекция | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 90% | ||
| Габариты | 172 х 90 х 68 мм | ||
| Вес нетто | 330 г | ||

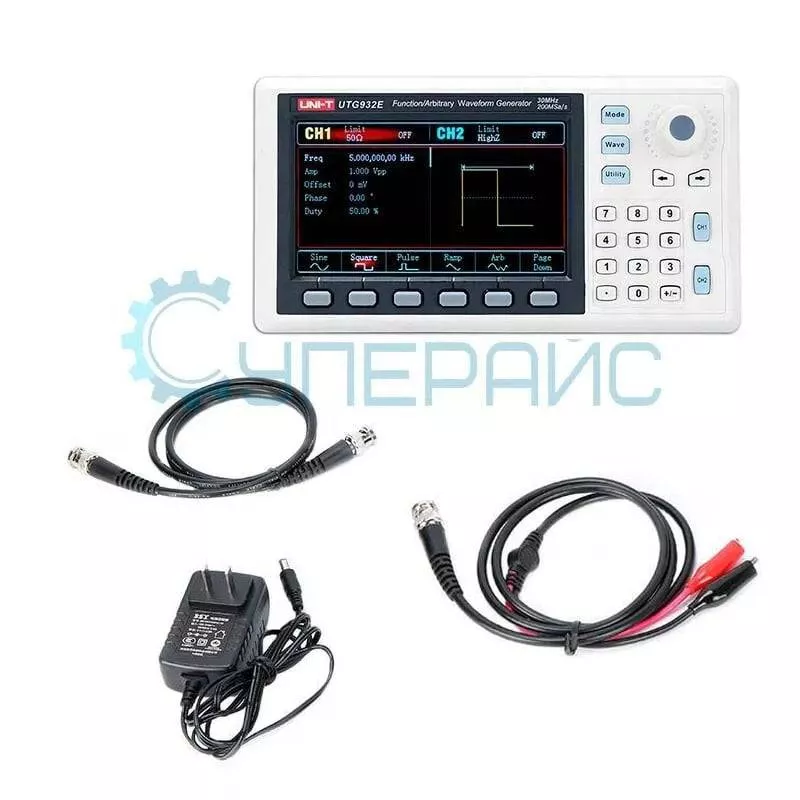

| Комплектация | генератор сигналов UNI-T UTG932E - 1 шт | ||
| | блок питания - 1 шт кабель BNC-BNC - 1 шт кабель BNC-крокодил - 1 шт | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
