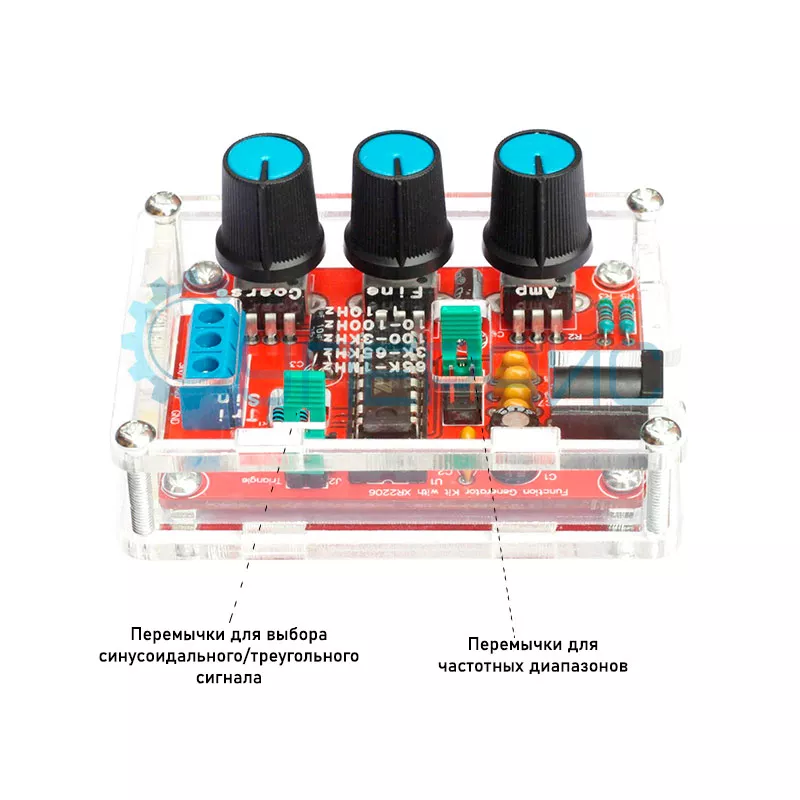

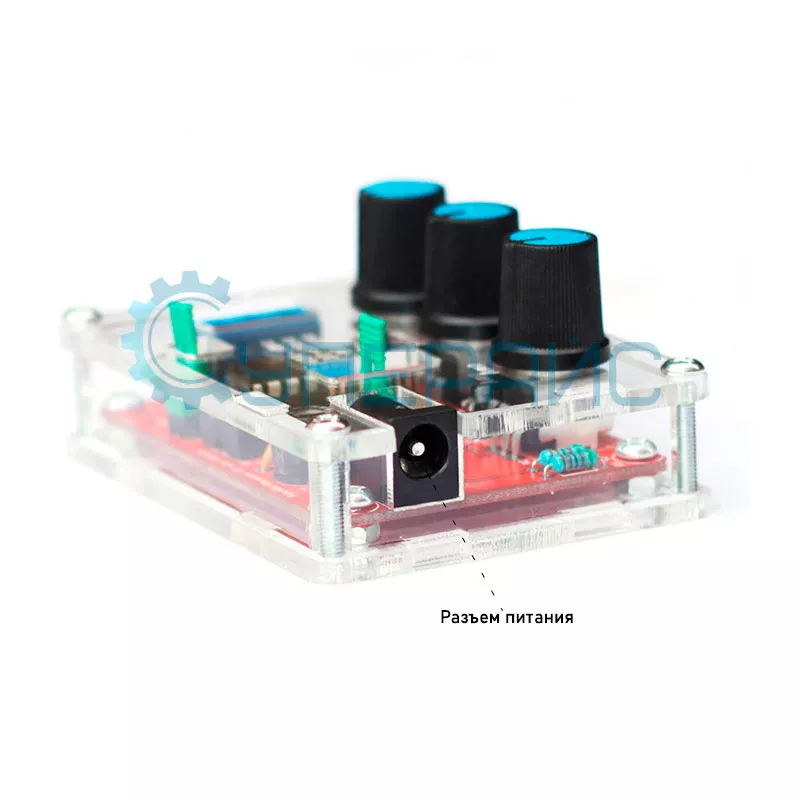

Генератор сигналов XR2206 (конструктор)
Технические характеризуется XR2206
| Диапазон частот | 1 Гц - 1 МГц |
| Форма сигналов | синусоидальная, прямоугольная, треугольная |
| Выходное сопротивление | 600 Ом ± 10% |
| Синусоидальный сигнал | |
| Амплитуда | 0 - 3 В при 9 В |
| Искажение | ≤ 1% (1 кГц) |
| Неравномерность | + 0,05 дБ 1 Гц - 100 кГц |
| Прямоугольный сигнал | |
| Амплитуда | 8 В (без нагрузки) при 9 В |
| Время нарастания | 50 нс (при 1 кГц) |
| Время спада | 30 нс (при 1 кГц) |
| Рассимметрия | 5% (при 1 кГц) |
| Треугольный сигнал | |
| Амплитуда | 0 - 3 В при 9 В |
| Нелинейность | 1% (до 100 кГц) |
| Общие характеристики | |
| Питание | DC 9 - 12 В |
| Вес | 200 г |

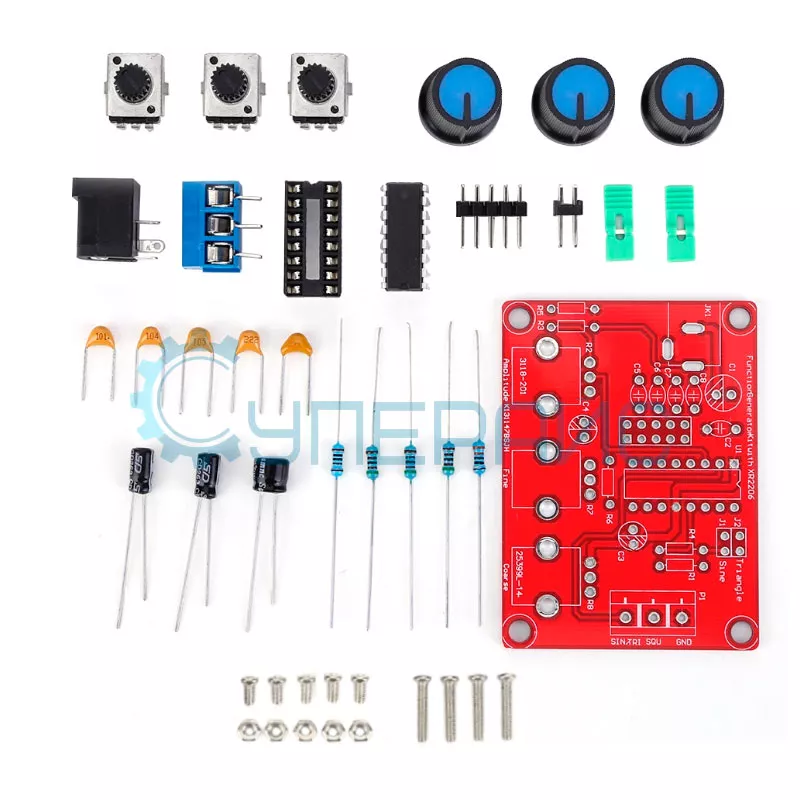

| Комплектация | генератор сигналов XR2206 - 1 шт |
| | инструкция по эксплуатации - 1 шт |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |

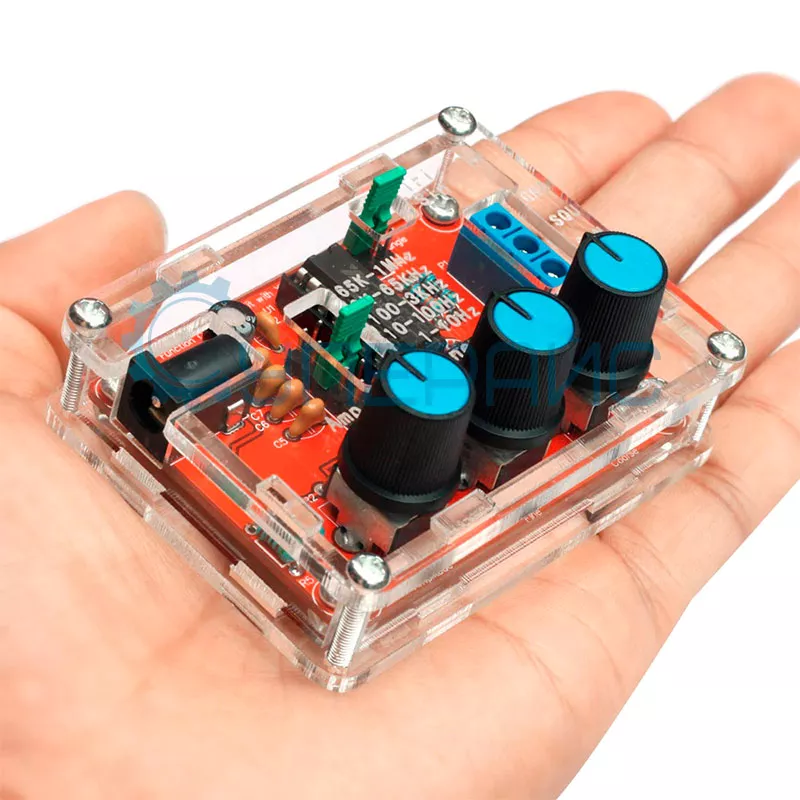

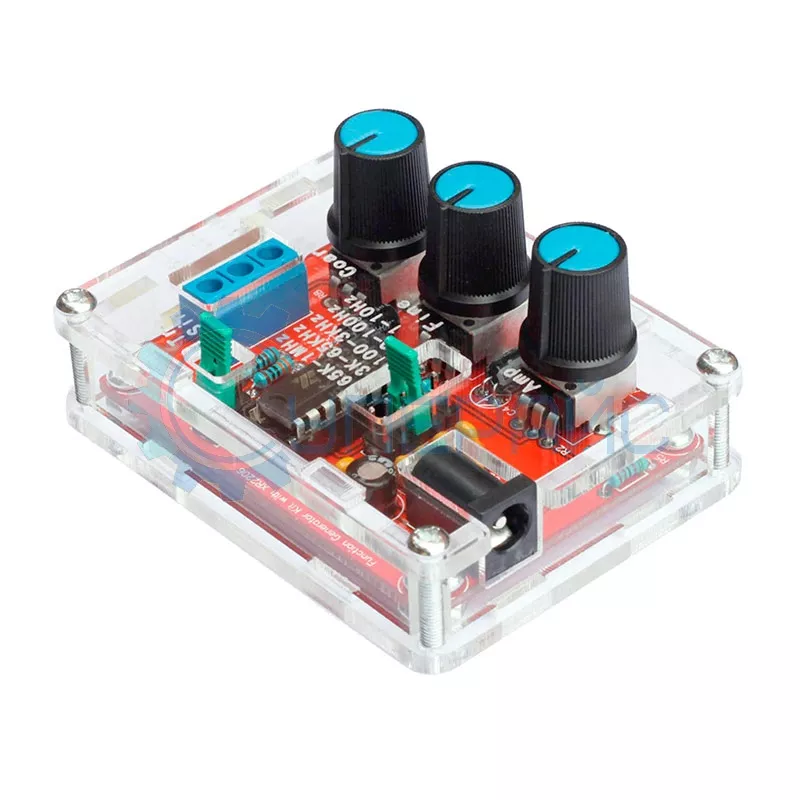

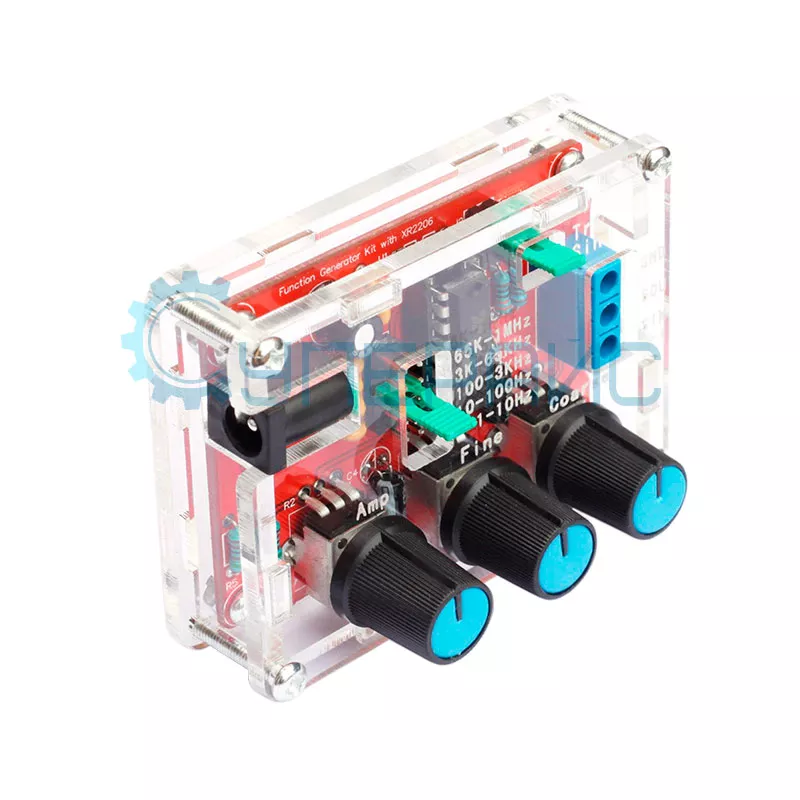

Прозрачный корпус продукта может иметь две разные конструкции: состоять из 6 или 2 сборных частей в зависимости от партии поставки. Эти изменения не влияют на функциональность.

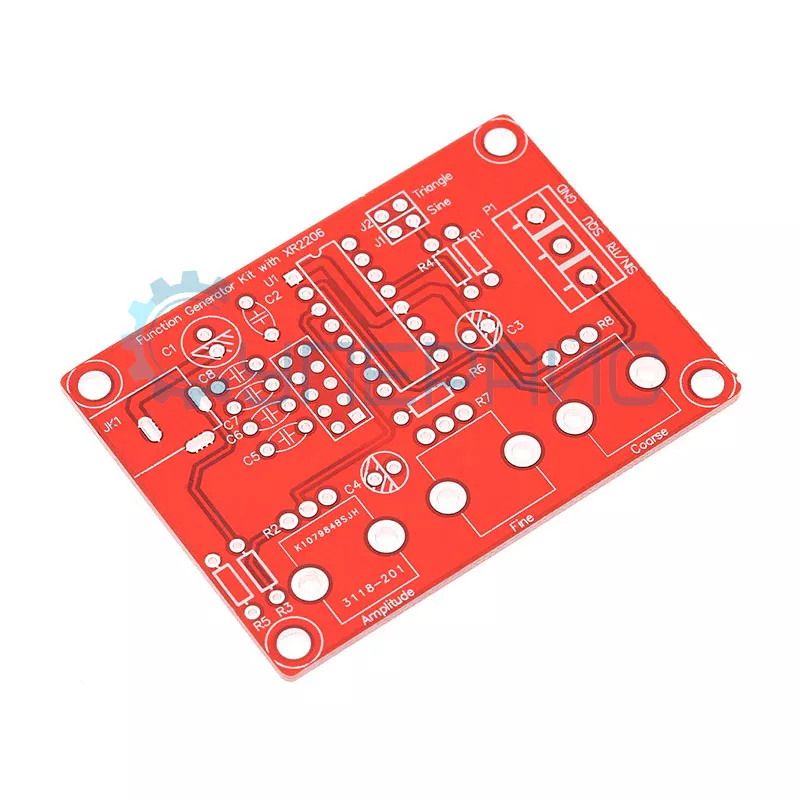

Генератор сигналов XR2206: конструктор для экспериментов с частотой
Генератор сигналов на базе микросхемы XR2206 — это проект для начинающих радиолюбителей и инженеров, желающих погрузиться в мир генерации и анализа сигналов. Конструктор позволяет собрать устройство, генерирующее синусоидальные, прямоугольные и треугольные сигналы в диапазоне 1 Гц – 1 МГц, что охватывает задачи от тестирования аудиоцепей до экспериментов с радиоволнами.
Технические особенности
Сердце устройства — микросхема XR2206, обеспечивающая низкий уровень шумов (≤1% искажений для синусоиды) и стабильность сигнала даже на верхней границе диапазона (1 мегагерц). Питание от 9–12 В делает конструктор мобильным, а отсутствие SMD-компонентов упрощает сборку без паяльной станции.
Ключевые параметры:
- Синусоида: амплитуда до 3 В, неравномерность ±0.05 дБ в полосе 1 Гц – 100 кГц.
- Прямоугольник: амплитуда 8 В, время нарастания/спада 50/30 нс — подходит для тестирования цифровых схем.
- Треугольник: нелинейность ≤1%, что критично для генерации управляющих сигналов в ШИМ-контроллерах.
Преимущества конструктора
- Гибкость настроек
- Масштабируемость
Добавление внешних цепей (фильтров, модуляторов) расширяет функционал: создание ЧМ-радиопередатчиков, генераторов качающейся частоты или даже простых цветомузыкальных установок.
- Ограничения и нюансы
Ручная регулировка амплитуды и частоты потенциометрами позволяет адаптировать сигнал под конкретную задачу. Например, для калибровки осциллографа используется синусоида 1 кГц, а для проверки реакции схем на помехи — прямоугольный сигнал 100 кГц.
Генератор не подходит для ВЧ-приложений выше 1 МГц (например, работа с УКВ-диапазоном, где длина волны менее 300 м). Для таких задач требуются специализированные синтезаторы. Однако в рамках заявленного диапазона он демонстрирует точность, сравнимую с промышленными аналогами.
Итог
Конструктор XR2206 — это стартовая площадка для изучения частотных характеристик цепей. Его простота, низкая стоимость и возможность модификаций делают его идеальным выбором для образовательных проектов и DIY-экспериментов. Если вы хотите понять, как герцы превращаются в килогерцы, а напряжение — в свет или звук, этот набор станет вашим проводником в мир генерации сигналов.
