Комплект учебно-лабораторного оборудования "Электроника-М"

Комплект выполнен в моноблочном настольном исполнении. В моноблок встроен DDS функциональный генератор сигналов (2 канала до 40 МГц) и источники питания (+15 В, 0…+12 В, 0…-12 В, -15 В). На передней панели имеется два посадочных места. Одно из них (150 х 100 мм) предназначено для установки цифрового портативного осциллографа со встроенным мультиметром (2 канала до 40 МГц). Другое посадочное место (300 х 230 мм) предназначено для установки различных сменных плат. Набор плат позволяет проводить лабораторные работы по различным темам на выбор конкретного учебного заведения.

В наборе плат имеется также "Плата макетная", которая позволяет значительно расширить функциональные возможности данного комплекта, которые определяются только ассортиментом комплектующих электрорадиоэлементов. Ассортимент указанных комплектующих можно согласовать с заказчиком при поставке оборудования.

Для создания различных схем в лабораторных работах и в предполагаемых экспериментах используется также набор дополнительных соединительных проводов и перемычек различной длины.

Данное оборудование может применяться в процессе обучения и экспериментирования в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Основы электроники" и "Схемотехника". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплект учебно-лабораторного оборудования "Электроника-М" предназначен для проведения лабораторно-практических занятий по курсам "Основы электроники" и "Схемотехника".

Комплектация

Состав

Моноблок с набором следующих функциональных блоков:

• Осциллограф (2 канала).
• Функциональный генератор.

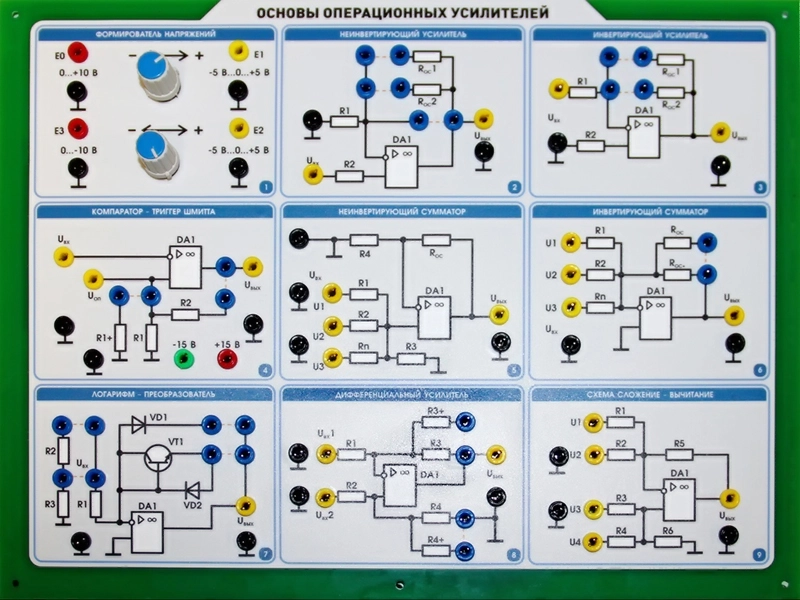

• Основы операционных усилителей.

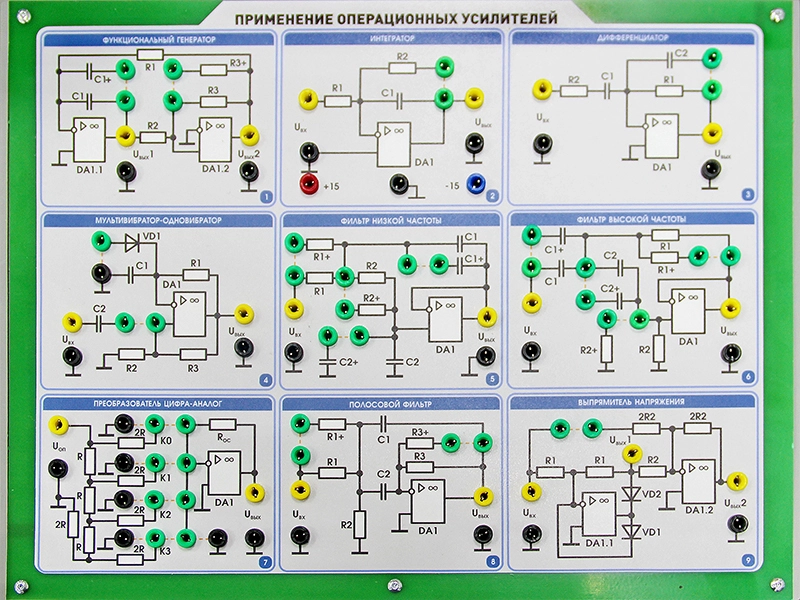

• Применение операционных усилителей.

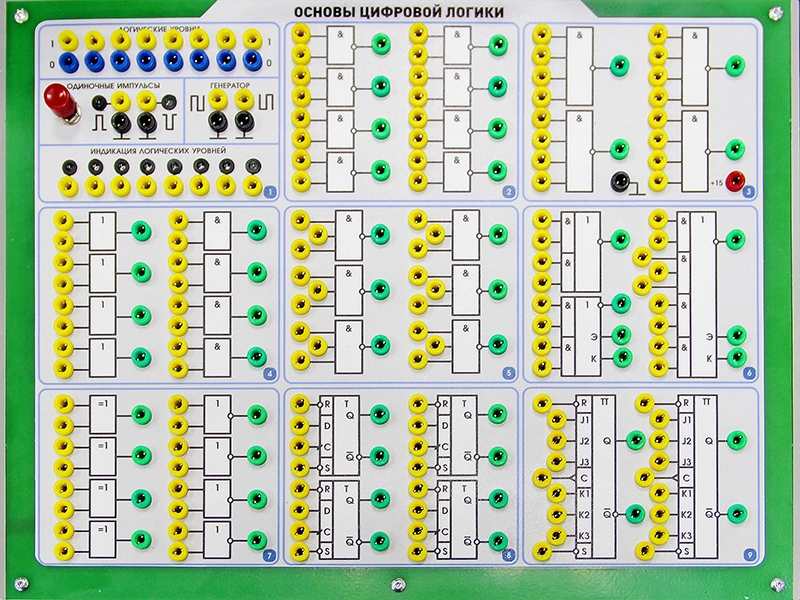

• Основы цифровой логики.
• Плата макетная.
