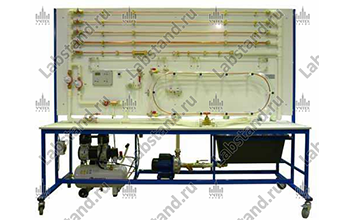

Лабораторный комплекс «Гидравлические характеристики газовых и жидкостных трубопроводных систем»
Описание
«Комплекс предназначен для изучения режимов течения жидкости и газа в трубопроводах различного диаметра, определения гидравлических характеристик трубопроводов, изучения преобразования потенциальной энергии потока в кинетическую и обратно, определения потерь энергии по основам механики жидкости газовой динамики подгруппой из 2…4 человек.
Комплект поставки:
– стенд «Гидравлические характеристики газовых и жидкостных трубопроводных систем»;
– ноутбук;
– руководство по эксплуатации стенда, паспорт;
– методические указания по проведению лабораторных работ
Комплекс позволяет проводить следующие лабораторные работы:
1. Изучение приборов и методов определения давления.
2. Изучение метода определения расхода воздуха и жидкости с использованием расходомера.
3. Исследование характеристик потерь давления круглых трубопроводов при различных режимах течения жидкости от ламинарного до турбулентного (четыре трубопровода).
4. Исследование потерь давления (напора) при течении жидкости через местное сопротивление в виде плавного сужения потока. Определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении жидкости через местное сопротивление в виде резкого расширения потока. Определение коэффициента гидравлического сопротивления.
6. Иллюстрация уравнения Бернулли, диаграмма напоров.
7. Получение зависимостей потерь давления на трубопроводе от его диаметра при фиксированных значениях расходов через трубопровод по результатам работы 3.
8. Исследование характеристик трубопровода при течении по нему воздуха: определение потерь давления (напора) по длине, коэффициентов сопротивления и трения.
9. Исследование потерь давления на местном сопротивлении – регулируемом дросселе. Определение зависимости расхода через дроссель от количества оборотов винта при постоянном перепаде давления.
10. Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
