Ультразвуковой робот-радар Qhebot miniRadar
При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

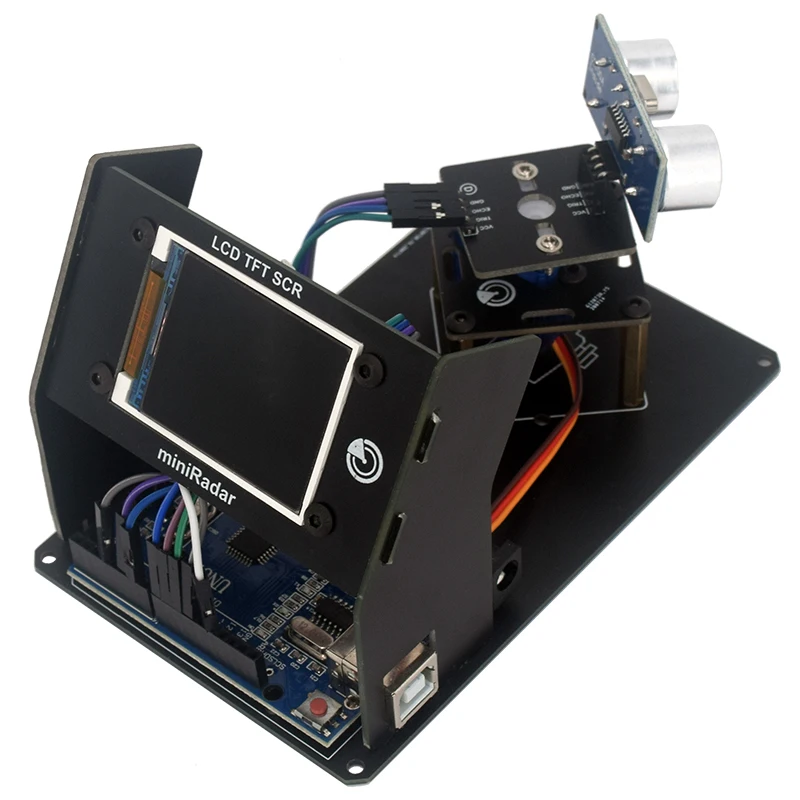

Радар Qhebot miniRadar с помощью ультразвукового датчика определяет расстояние до препятствия, совместим с контроллером на базе Arduino. Оснащен TFT LCD экраном 1.8", для отображения результатов.
Технические характеристики:
Технические характеристики Qhebot miniRadar Управляющий контроллер Arduino Uno - совместимый Функциональные возможности система, предназначенная для измерения расстояния до препятствия в радиусе действия датчика Характеристики контроллера Arduino Uno Микроконтроллер ATmega328 Тактовая чистота 16 мГц Рабочее напряжение 5 В Предельные напряжения питания 6 - 20 В Рекомендуемое напряжение питания 7 - 12 В Максимальная сила тока с одного вывода 40 мА Максимальный выходной ток вывода 3.3 В 50 мА Цифровые входы/выходы 14 (из них 6 могут использоваться в качестве ШИМ-выходов) Аналоговые входы 6 Flash-память 32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком SRAM 2 КБ (ATmega328) EEPROM 1 КБ (ATmega328) Характеристики сервопривода Напряжение питания 4.8 - 6 В Скорость без нагрузки 0.12 с/60° (4.8 В) Вращающий момент при заторможенном роторе 1.5 кг/см (4.8 В)
1.7 кг/см (6 В)Рабочая "мертвая зона" 5 мкс Рабочая температура - 30 ∼ + 60°С Вес 9 г Характеристики ультразвукового дальномера HC SR04 Напряжение питания 5 В Рабочий ток 15 мА Ток в режиме ожидания < 2 мА Угол обзора 15° Сенсорное разрешение 0.3 см Угол измерения 30° Ширина импульса 10-6с Контакты контакт питания положительного типа - +5В,
Trig (Т) - выход сигнала входа,
Echo (R) - вывод сигнала выхода,
GND - вывод «Земля»Характеристики дисплея Тип дисплея TFT LCD Разрешение 128х160 точек Размер экрана 1.8" Тип подсветки LED (2 белых светодиода) Цвет подсветки RGB Размещение пикселей RGB вертикально Глубина цвета 16 бит 65000 цветов Контроллер ST7735S Тип выводимой информации символьный (латиница) и графическая информация Поддержка платформ Arduino Разъем 11-pin Цоколёвка разъема: VCC - источник питания ЖК-экрана положительный (3,3 В ~ 5 В)
GND - заземление питания ЖК-дисплея
GND - заземление питания ЖК-дисплея
NC - неопределенный, зарезервированный
NC - неопределенный, зарезервированный
NC - неопределенный, зарезервированный
CLK - ЖК-экран, тактовый сигнал шины SPI
SDA - сигнал записи данных по шине SPI на ЖК-экране
RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные
RST - сигнал сброса ЖК-дисплея, сброс низкого уровня
CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровняОбласть применения графический индикатор Общие характеристики Напряжение питания 5 В Рабочая температура - 40°С - 85°С Габариты 135 x 85 х 85 мм Габариты упаковки 180 x 100 х 120 мм Вес брутто 265 г
Комплектация:
- Arduino Uno - 1 шт
- сервопривод - 1 шт
- ультразвуковой модуль HC-SR04 - 1 шт
- основание - 1 шт
- экран - 1 шт
Габаритные размеры
135 x 85 х 85 мм
Гарантия
3 месяца
Материал
Пластик,Электронные детали
Контроллер
Arduino-совместимый
Вес
265 г
Вид оборудования/Тип товара
Робототехническая платформа
